Zenmuse L3 (EU) SP Plus

PE_DJI13671C
8596450119222
A DJI Zenmuse L3 egy új, légi LiDAR rendszer, akár 950 méteres hatótávolsággal – még alacsony visszaverődésű (10%) tárgyakon is. A kettős RGB 100 MP-es kamerának és a nagy pontosságú POS rendszernek köszönhetően akár napi 100 km²-t is képes rögzíteni nagy hatékonysággal.További információk
7 341 735,00 Ft
Adóval együtt i
Výše uplatněné DPH je 27% pro zemi Magyarország.
Mennyiség
Készleten

Szüksége van segítségre?

Szívesen segítünk a választásban..

emailrcvilag@rcvilag.hu

Hétfő – Péntek 09:00 – 17:00

RCVILAG.HU

Product info

  • Csak eredeti áru

  • Az nálunk vásárolt termékek kizárólag márkák hivatalos forgalmazóitól származnak,

  • Hitelesített bolt vagyunk a Árukereső

  • Garanciális és garancián túli szerviz

  • Professzionális szerviz minden márkához, tanúsított szervizközpontokban

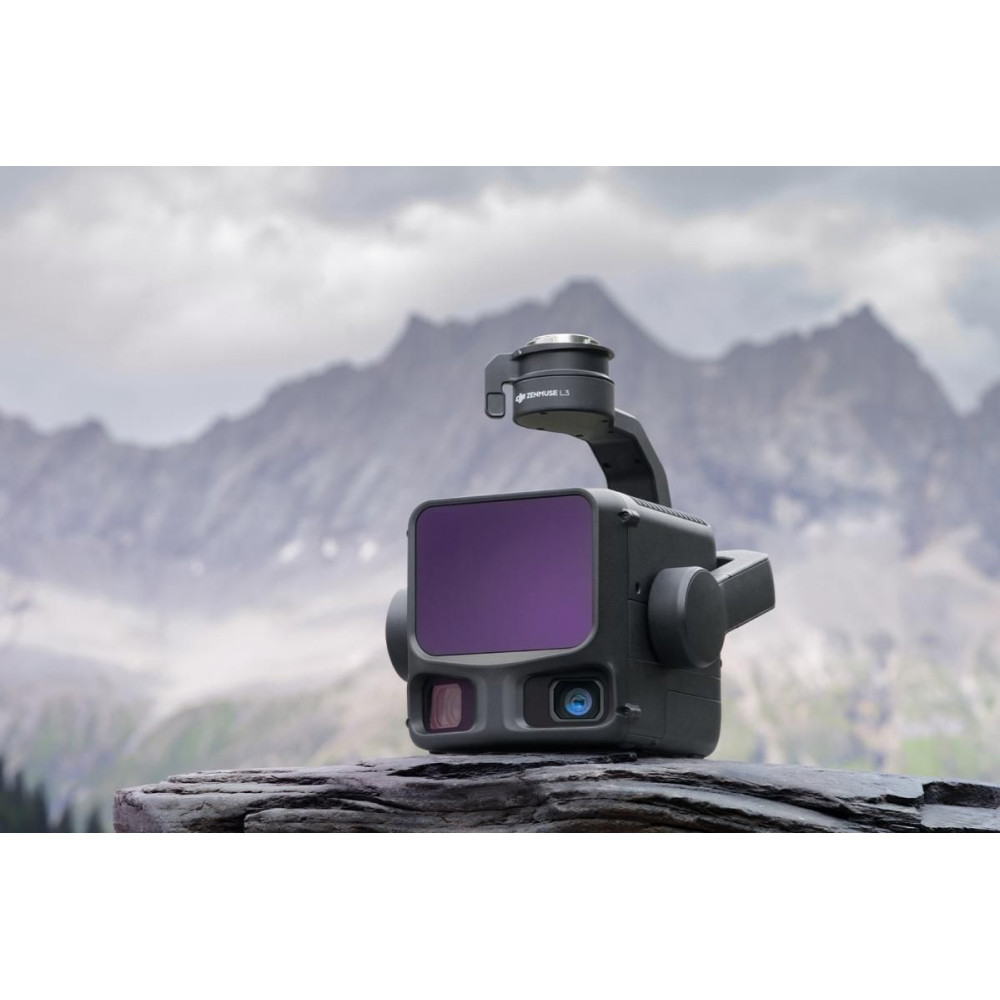

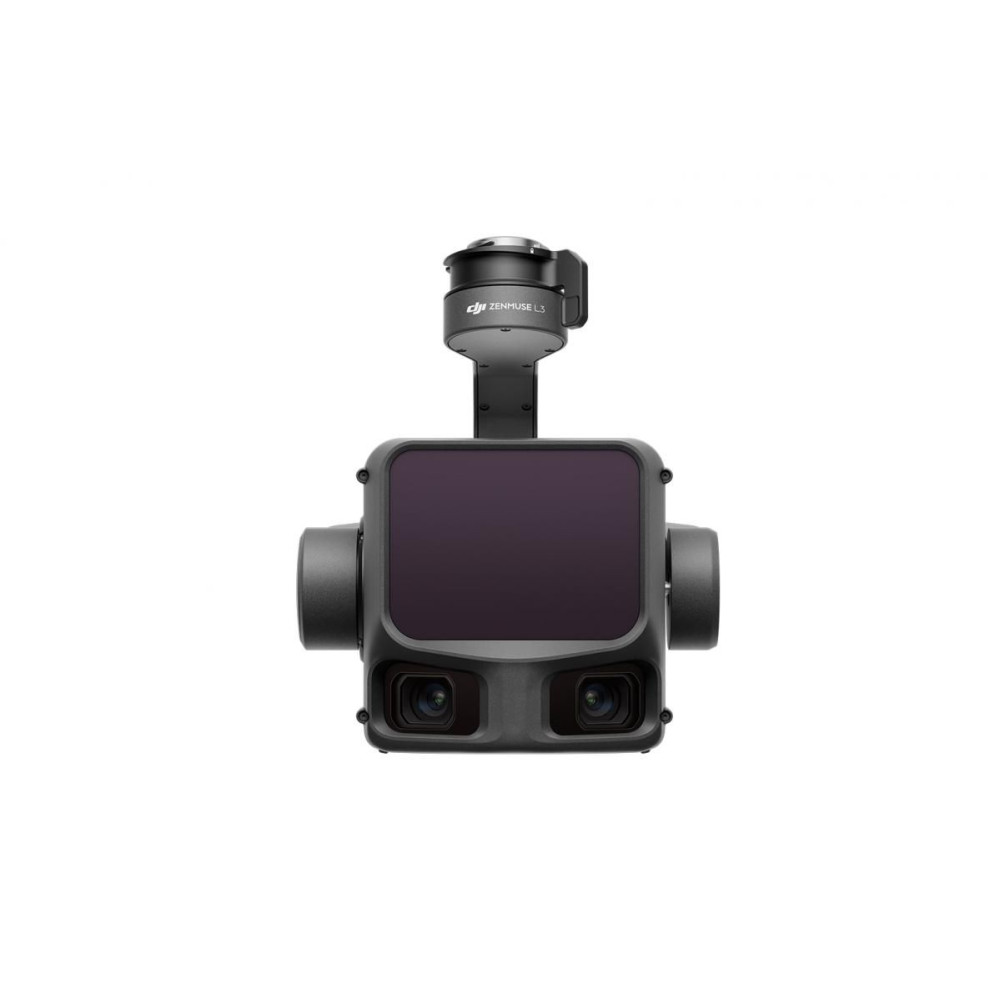

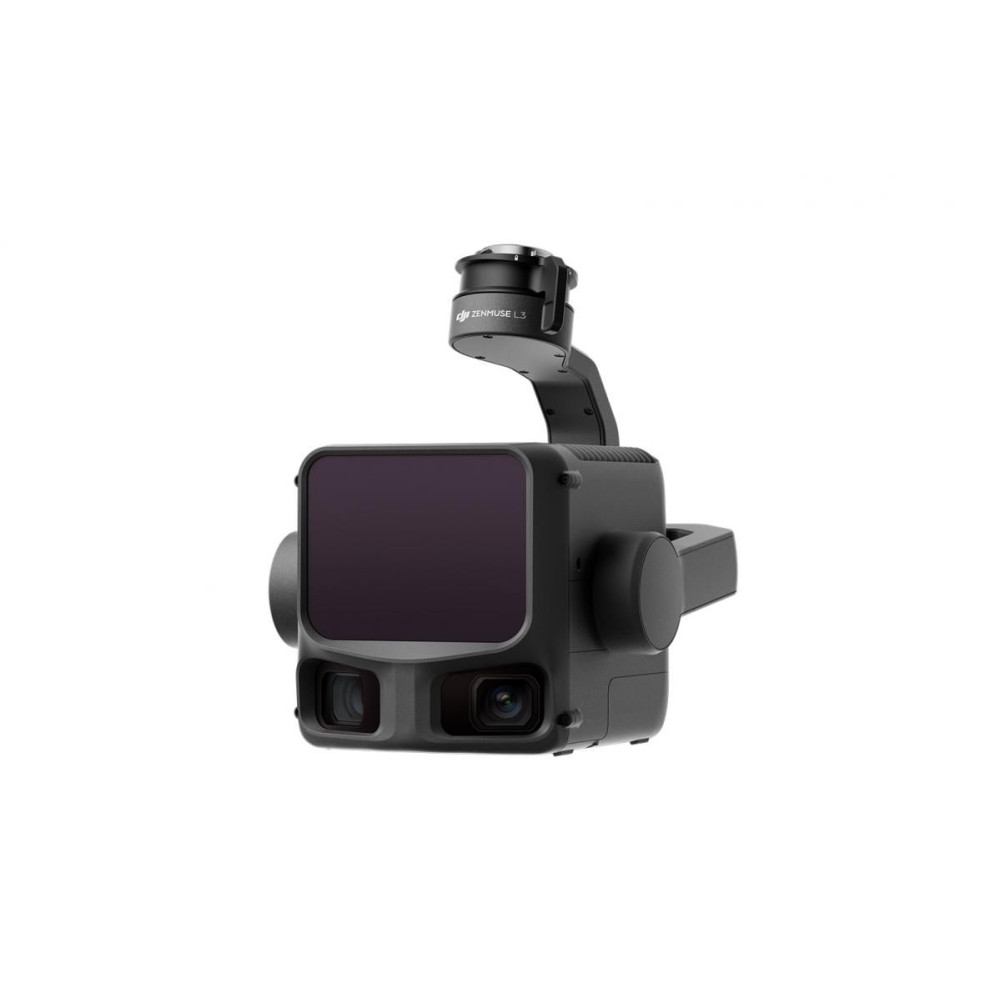

Zenmuse L3

Látni át, messzire és pontosan

A DJI bemutatja a Zenmuse L3-at , egy új generációs, nagy pontosságú légi LiDAR rendszert, amely akár 950 méteres távolságot is elérhet [1] még a mindössze 10%-os visszaverődésű objektumok esetén is. Két 100 MP-es RGB térképező kamera és egy nagy pontosságú POS rendszer felgyorsítja a geoadatok beszerzését, és akár napi 100 km² lefedettséget is lehetővé tesz [2] .

Főbb jellemzők


  • 1535 nm-es nagy hatótávolságú LiDAR
  • Kettős 100MP-es RGB kamerarendszer
  • Nagy pontosság és behatolás
  • Akár napi 100 km² lefedettség [2]
  • Teljes körű, végponttól végpontig terjedő megoldás
  • DJI Care vállalati támogatás

Hardverteljesítmény újraértelmezése


A Zenmuse L3 egy 1535 nm-es LiDAR-t ötvöz nagy hatótávolságú , két 100 MP-es RGB térképező kamerával , egy nagy pontosságú POS-rendszerrel és egy háromtengelyes gimballal egy kompakt házban, amely kategóriájában páratlan teljesítményt nyújt.

1535 nm-es nagy hatótávolságú LiDAR


Nagy hatótávolság, széles lefedettség
Az L3 akár 950 m-es [1] távolságot is elérhet 100 kHz frekvencián és 100 klx fényintenzitással - 10%-os visszaverőképességű felületeken tesztelve. Az állítható impulzusfrekvencia rugalmas teljesítményt és a különböző körülményekhez való alkalmazkodást tesz lehetővé. A tipikus 300–500 m-es repülési magasság [3] jelentősen kiterjeszti a lefedettséget egyetlen repülés alatt, és növeli a térképezés hatékonyságát.

Kis pont, nagy energia
Mindössze 0,25 mrad (1/e²) nyalábdiverzióval a foltméret körülbelül egyötöde az L2-nek, ami lehetővé teszi a finom objektumok (pl. vonalak, ágak) észlelését. A nagyobb energiasűrűség erősebb behatolást, a növényzet alatti pontok nagyobb sűrűségét, valamint a terep és a szerkezetek pontosabb rekonstrukcióját jelenti.

Magas pulzusszám, több eredmény
A 2 millió impulzus/s maximális frekvencia és az akár 16 visszatérés támogatása [4] rendkívül pontos térbeli rekonstrukciót tesz lehetővé. A pontfelhő sűrűsége szükség szerint állítható – a nagy pontosságú térképezéstől az összetett környezetekig.

Szkennelési módok


  1. Lineáris: a pontok konzisztens eloszlása, ideális a pontos tereptérképezéshez
  2. Star: kiegyensúlyozott pontosság és áthatolás, alkalmas erdőkben és városokban való használatra
  3. Nem ismétlődő: széles lefedettség, ideális vezetékek és összetett szerkezetek vizsgálatához

Kettős 100MP-es RGB térképező kamerarendszer


Két 100MP-es 4/3 CMOS RGB kamera mechanikus zárral nagyobb pontosságot és hatékonyságot biztosít. A pixel binningnek köszönhetően 25MP effektív felbontást érnek el nagyobb pixelszámmal, ami élethűbb színeket eredményez még gyenge fényviszonyok mellett is .
A kamerapár akár 107°-os vízszintes látómezőt biztosít, így egyetlen repülés a LiDAR mindössze 20%-os átfedésével lehetővé teszi a DOM és a DEM adatok egyidejű gyűjtését.

Pontosság és hatékonyság

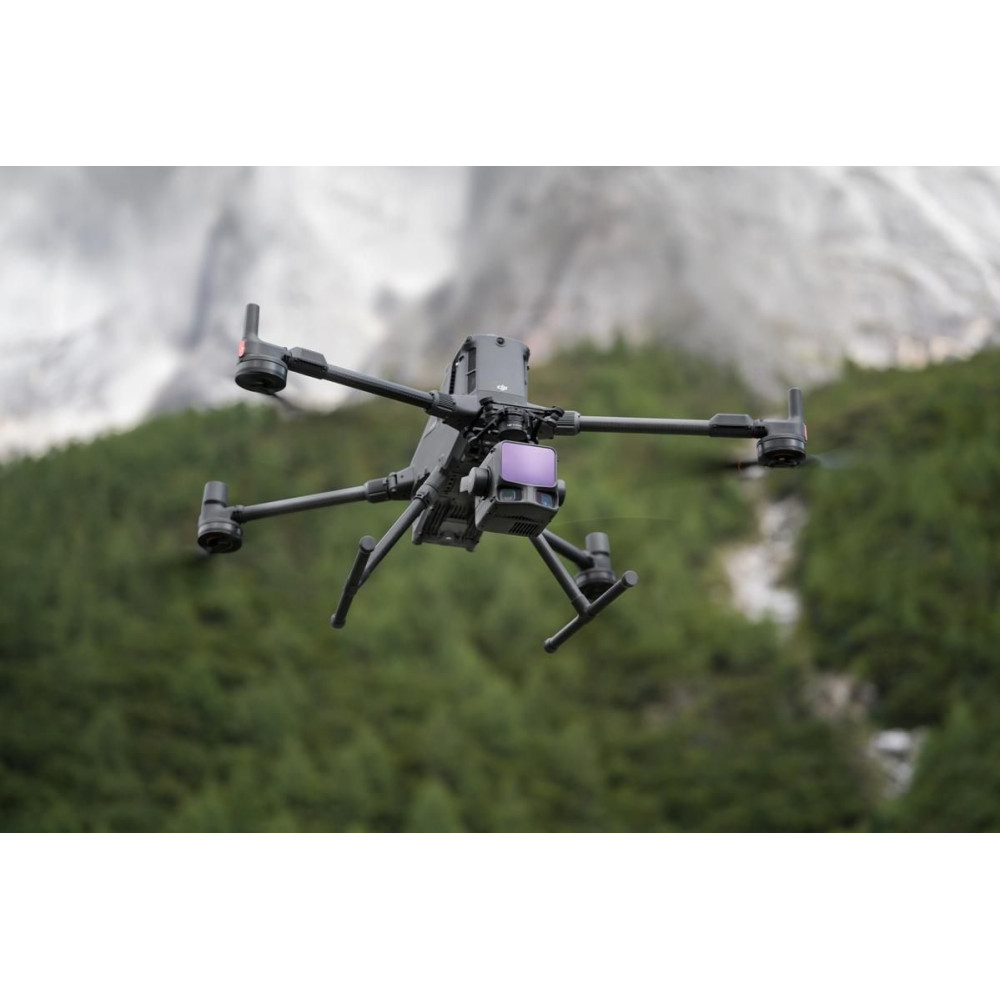

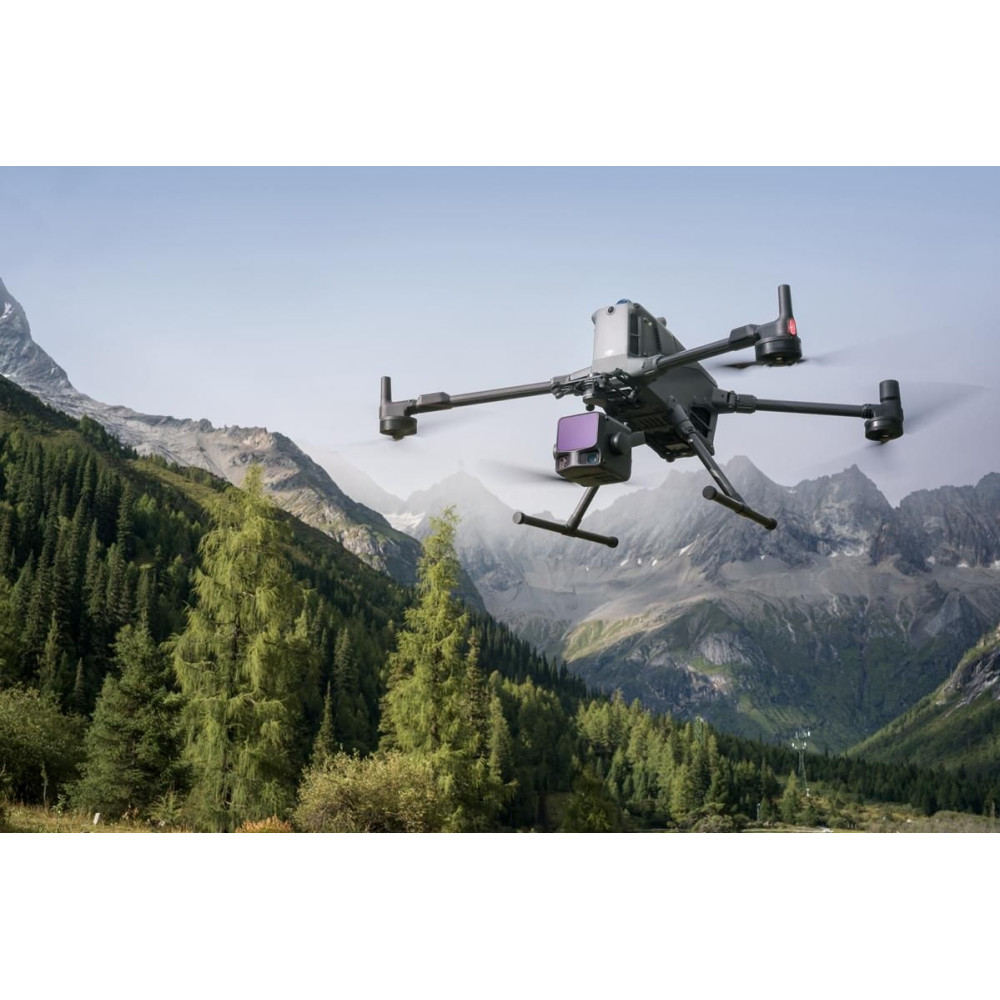

A DJI Matrice 400 drónnal kombinálva egyetlen repülés akár 10 km²-t is lefedhet, ami napi akár 100 km² pontos feltérképezést jelent [2] .

Nagy pontosságú


  • POS rendszer: iránypontosság 0,02°, dőlésszög 0,01° (feldolgozás után, 1σ)
  • LiDAR mérési ismételhetőség: 5 mm 150 m-en (1σ) [5]>
  • Függőleges pontosság: < 3 cm (120 m), < 5 cm (300 m), < 10 cm (500 m) [6]
  • Fotogrammetriai pontosság: GSD 3 cm 300 m-en [7]
  • Nincs szükség GCP-re , valós idejű szinkronizációra

Nagy áteresztőképesség és pontsűrűség


A kisebb lézerpont és a nagyobb energiák lehetővé teszik több pont rögzítését a talajon, ami javítja a felszínrekonstrukcióhoz szükséges adatok teljességét és pontosságát.

Nagy hatékonyság


A Matrice 400- zal együtt az L3 repülésenként akár 10 km² , naponta pedig 100 km² távolságot is megtehet [2] , miközben egyidejűleg LiDAR és RGB adatokat rögzít DEM, DOM és egyéb termékek létrehozásához.

Teljes körű megoldás


Az L3 teljes mértékben integrálja a DJI ökoszisztémát, az adatgyűjtéstől az alkalmazásukig.

  1. A DJI Pilot 2 automatikusan repülési paramétereket javasol, és a felszállás előtt megjeleníti a pontsűrűségi profilt.
  2. A Power Line Follow lehetővé teszi az akár 130 m magas elektromos vezetékek hatékony szkennelését
  3. A kétablakos adatkijelző (LiDAR, RGB, Vision Assist) csökkenti a repülési kockázatot
  4. Valós SLAM vizualizáció azonnali 2D/3D előnézeti rekonstrukcióval
  5. Azonnali szinkronizáció a DJI FlightHub 2-vel a gyors reagálás és elemzés érdekében

Adatfeldolgozás


A DJI Terra PPK-feldolgozása centiméteres pontosságot biztosít RTK nélkül is.
Támogatja a LiDAR Gauss-féle fröccsöntést és a fúziós modellezést a valósághű 3D-s kimenetek érdekében.

Adatalkalmazás


A DJI Modify lehetővé teszi a pontfelhők (talaj, növényzet, épületek, vezetékek, árbocok stb.) intelligens osztályozását a Gyorskijelölés és Szerkezetkijelölés eszközökkel a hatékony beállítások és a pontosabb eredmények érdekében.

Adatbiztonság


A Zenmuse L3 támogatja a CFexpress™ kártyák titkosítását , így védi a tárolt adatokat a jogosulatlan hozzáféréstől. A Matrix 400 egyetlen kattintással törli a naplókat, és AES-256 titkosítást * kínál a videoátvitelhez.
ezáltal maximális adatbiztonságot garantálva.

A csomagban:

1× Zenmuse L3
1× Zenmuse L3 egyszerű csuklós csatlakozó

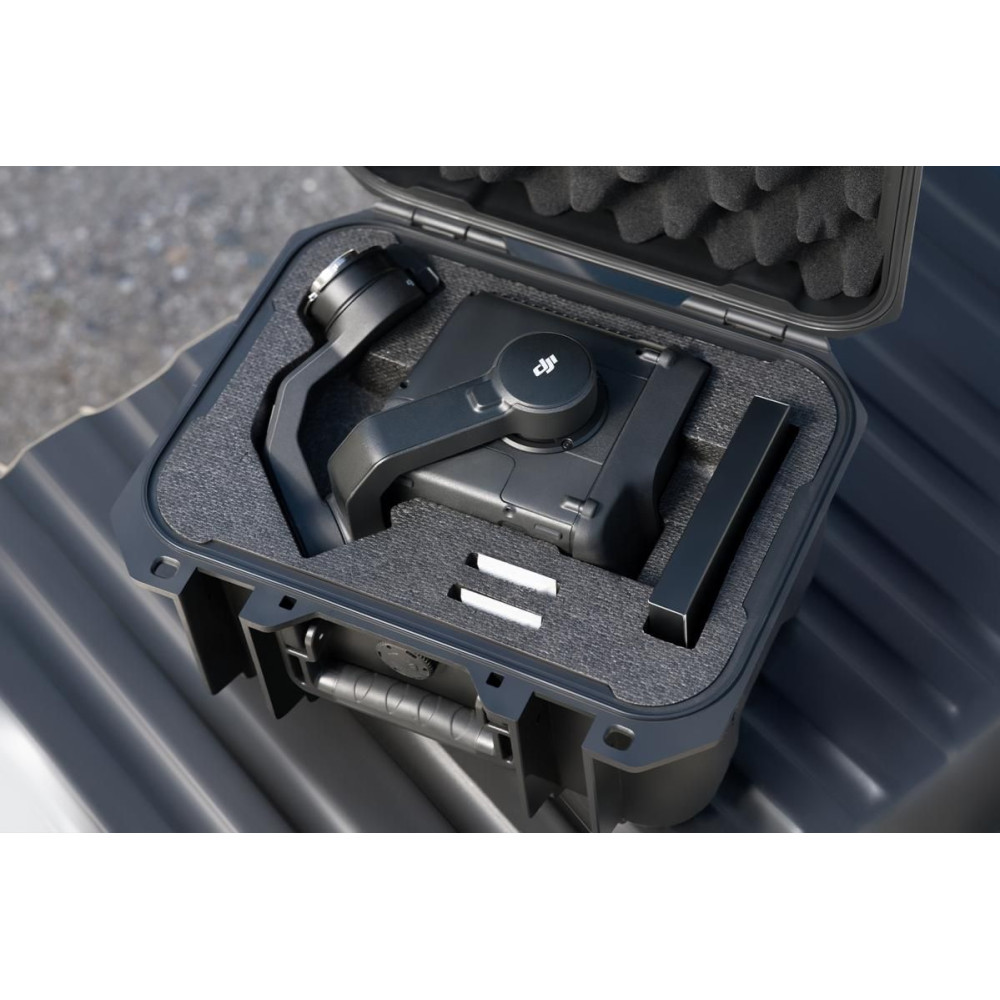

1× Védő szállítótok
4× Felfüggesztési lengéscsillapítók
2× CFexpress B típusú memóriakártya
1× CFexpress B típusú memóriakártya-olvasó
1× Betét a DJI Matrice 400 szállítótokjához (Zenmuse L3-hoz)
1× Lencsetisztító kendő
Csavarok és szerszámok

1.

a. Az elérés fogalma:
A hatótávolság az a távolság, amelyen a kiküldött lézerimpulzusok 50%-át érzékeli a rendszer. Ha a lézersugár több tárgyat is eltalál, a lézeradó teljes teljesítménye megoszlik, és az elérhető hatótávolság csökken.

b. Vizsgálati feltételek:
100 klx környezeti fény, a látómező (FOV) középső területén mérve, egyenes célpontot használva, amely nagyobb, mint a lézersugár átmérője, merőleges beesési szöggel és 23 km-es légköri láthatósággal.

c. A maximális érzékelési tartomány alapértelmezés szerint 900 m. Nagyobb tartományért forduljon a DJI támogatásához vagy egy hivatalos viszonteladóhoz.

2. DJI Matrice 400 drónnal használva a Zenmuse L3 akár 100 km²-es napi térképezési lefedettséget is elérhet (sík terep, 300 m repülési magasság a nadir pont felett, 20%-os oldalsó átfedés, 17 m/s sebesség, teljes effektív repülési idő 6 óra).

3. A repülési magasságkorlát országonként vagy régiónként eltérő. Mindig győződjön meg arról, hogy a helyi törvények által meghatározott magasságon repül. és a szabályozások.

4. A 16 visszatérési frekvencia támogatása 100 kHz és 350 kHz lézerimpulzus-emissziós frekvenciákra korlátozódik.

5. 150 m távolságban, 25 °C (77 °F) hőmérsékleten és 80%-os tárgyvisszaverő képesség mellett tesztelve . A tényleges eredmények a környezettől és az üzemi körülményektől függően változhatnak. Az adatok csak tájékoztató jellegűek.

6. A DJI laboratóriumában a következő körülmények között mérve :
a. A tesztterület éles szélű tárgyakat tartalmazott. A DJI Matrice 400 drónt egy pozíciókalibrált D-RTK 3 multifunkcionális állomáshoz csatlakoztatták. A repülési útvonalat a DJI Pilot 2 szoftverben "Területi útvonal" módban (aktivált IMU kalibrációval) és lineáris szkenneléssel tervezték. Repülési sebesség 15 m/s, gimbal dőlésszög -90°, az útvonal minden egyes közvetlen szakaszának hossza kevesebb, mint 3300 m.
b. A diffúz visszaverődési modellnek megfelelő , szabaddá vált talajvezérelt pontokat használták.
c. A DJI Terrát használták az utófeldolgozáshoz , aktiválva a Pontfelhő pontosságának optimalizálása opciót.

7. A részletes számítási módszereket a DJI Zenmuse L3 hivatalos weboldalának Letöltések oldalán elérhető felhasználói kézikönyv tartalmazza.



DJI SPEC
PE_DJI13671C
4 Elemek

Megadott referenciák

ean13
8596450119222
